SHWJ2673型超高壓耐壓測試儀使用說明

一、概  述
SHWJ2673型耐壓測試儀是通用性的交直流高壓耐壓測試儀，輸出電壓可達0～15(kV)/AC、DC，廣泛用于電工器材、膠木電器、各類家用電器以及儀器儀表等產品的耐壓測試，并為安全標準的實施提供了測試手段，因而更顯示出其重要性，亦就成為科研機關，計量測試部門和電子行業檢測電子、電器等方面必不可少的儀器設備。
該儀器外型美觀，操作方便，輸出電壓由數字面板表顯示，清晰、直觀、準確，整機技術先進、布局合理，具有準確度高、可靠性好，維修方便等特點。
二、主要技術指標及參數
1．測量電壓范圍: 0～15(kV)
2．測量電壓精度：AC/DC   1～15(kV)±5%。
3．輸出功率：AC:300VA   DC:150VA
4. 變壓器功率：500VA
5．輸出波形：50Hz正弦波形及直流電壓。
6．漏電流范圍：AC 0～20(mA)  DC 0～10(mA)
7．漏電流設置值： AC  0.2～20(mA) DC 0.2～10(mA)可任意調節。
8．漏電流設置精度：±5%。
9．時間控制：定時器定時時間 1～99（s）±5% 手控∞　可任意調節。
10．電源電壓：AC 220V±10%；   50Hz±2Hz。
11．環境要求：相對濕度：≤75%RH；   環境溫度：0℃～40℃。
周圍無強烈電磁場干擾源，無大量灰塵和腐蝕氣體，通風良好。
12．功率消耗：靜態功耗＜30VA。
13．體積：430×440×250。
14．重量：35㎏。
三、工作原理
1．工作原理方框圖


圖(1):SHWJ2673型耐壓儀測試工作原理方框圖
2、框圖各部分說明：
（1）繼電器：該電器的作用是控制輸出高壓的接通或切斷，繼電器的釋放與吸合由控制器控制。
（2）電壓調節器：主要由調壓器構成，電壓的改變是由該調壓器的調節而實現的。
（3）高壓變壓器：按照大約1∶70比率升高調壓器的輸出電壓，得到0～20kV的輸出高壓，輸出功率為300VA（15kV、20mA），交流電壓直接輸出，直流電壓在變壓器次級0.707處抽頭經半波整流濾波后輸出。
（4）電流檢測器：此部分電路將流過被測件的電流轉化成電壓，與參考電壓相比較，然后輸出一檢測信號給控制器。
（5）控制器:根據來自電流檢測器及啟動、復位、定時的信號，控制繼電器是否接通及報警電路是否報警。
（6）定時器：按啟動鈕后，輸出高壓接通，定時器開始定時，定時時間到后,通過控制電路使高壓斷開,從而達到定時測試的目的。
（7）報警：在測試過程中，當漏電流超過所設定的漏電流預置值后，由驅動塊NE556推動蜂鳴器及超漏燈出聲光報警，同時自動切斷高壓。
四、儀器面板結構及說明

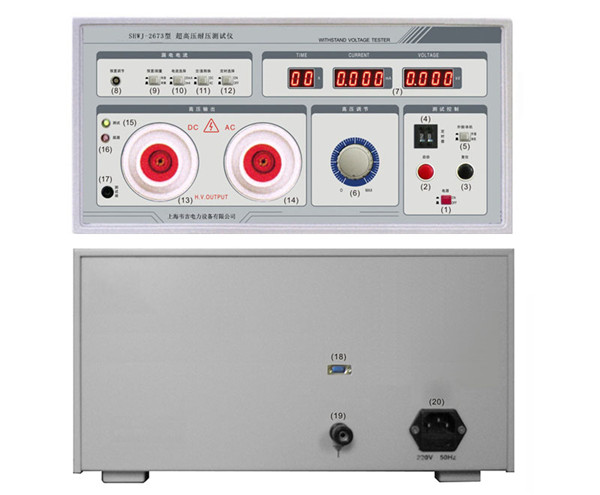

1．SHWJ2673B耐壓測試儀面板結構見圖（2）及圖（3）所示：

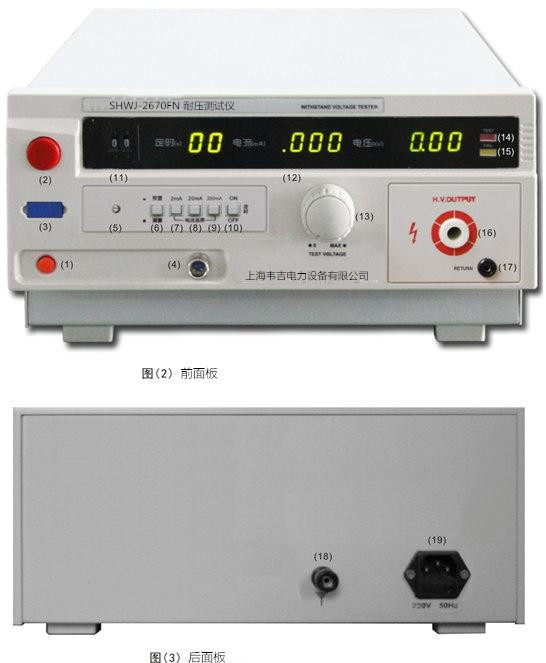

 圖(2) SHWJ2673耐壓測試儀前面板示意圖

圖(3) SHWJ2673耐壓測試儀后面板示意圖
2、面各部分說明：
（1）“電源”開關：在打開此開關前，一定要看“使用注意事項”一節。
（2）“啟動”按鈕：當儀器不處于“超漏”狀態時，按此鈕后，“測試”燈即點亮，調節“電壓調節”旋鈕至電壓表指示為所需電壓，并將此高壓輸出到高壓輸出口進行耐壓測試。
（3）“復位”按鈕：耐壓測試結束后，按此鈕，使輸出電壓復位（即斷開電），當超漏報警時，按此鈕也使儀器復位。
（4）“定時器”：用于設置測試電壓的輸出持續時間，可以0～99（s）內任選。
（5）“外接與本機”按鍵：用于切換“啟動”、“復位”是本機控制還是PLC口控制
（6）“高壓調節”旋鈕：用來調節測試電壓大小，逆時針旋轉，輸出電壓減小，反之加大。
(7)“顯示屏”：用于顯示時間、電流、電壓值。
（8）“預置調節”旋鈕：用來調節漏電流上限預置值。
（9）“預置/測量”按鍵：切換“mA”顯示值為預置值或測量值。
（10）“漏電流選擇”按鈕：漏電流測量檔按鍵，用于選擇漏電流測量范圍。
（11）測試轉換開關：選擇AC或DC測試，按進為DC測試，彈出為AC測試；雖然輸出端同時有AC或DC電壓輸出，但不可同時進行AC和DC測試；在連接一端測試過程中，要將另一端高壓端帽蓋上，以免兩高壓端間通過空氣放電。
（12）“定時”按鍵：用于切換定時或不定時
（13）“DC”輸出端：負極性直流測試電壓輸出端。
（14）“AC”輸出端：交流測試電壓輸出端。
（15）“測試”燈：此燈亮表示高壓送到了輸出端，燈滅即高壓斷開。
（16）“超漏”燈：被測物中電流大于漏電流開關所預置值時，此燈就會亮。
（17）“測試端”：測試高壓的另一連接端，或叫做測試電流的返回端，一般接被測試的外殼端。
（18）“PLC”接口
（19）接地端：儀器外殼應可靠接地。
（20）電源插座：輸入AC220V、50Hz電源，內裝5A保險絲。
五、使用方法
1．接通電源：在確定“電壓調節”旋鈕已置于“0”位置以后，再打開電源開關。
2．設定漏電流上限值：按漏電流預置值，使之與被測物要求漏電流上限值相對應。
3．連接被測物：在確定輸出電壓表指示為“0”且“測試”燈不亮的情況下，先用測試端的導線（黑色）連接被測物，然后將高壓端的測試夾（或棒）連接到被測物。
4．“手控”測試：
a.將定時按鍵開關彈出（即不定時），按下“啟動”按鈕，“測試”指示燈亮，然后順時針旋轉“電壓調節”旋鈕到需要值，使測試電壓加到被測物上。
b.當測試完畢后按下“復位”按鈕，切斷輸出電壓。
c.如果被測物內流過的電流大于設定的漏電流值，儀器判斷被測物“不合格”，就會自動切斷輸出電壓，并發出“超漏”報警，“超漏”指示燈亮，按下“復位”按鈕，即可清除報警信號。
5．定時測試：
a.在連接被測物前，先按下“啟動”按鈕，用“電壓調節”旋鈕設定測試電壓，然后按“復位”按鈕，切斷輸出電壓。
b.按定時選擇按鍵，按定時器設置到所需的測試時間。
c.按上述第“3”條連接被測物。
d.按下“啟動”按鈕開始測試，當定時器所定時間到了，測試電壓自動切斷，被測物通過了測試，則儀器不產生超漏報警信號。
e.假如在測試過程中產生“超漏”信號，表示被測物沒有通過測試。（按“復位”按鈕可清除報警信號）。
6．加測試電壓：不論是“手控”測試或“定時”測試，只有在按下“啟動”按鈕時，測試電壓才通過輸出端送出（除產生“超漏”報警）。
六、使用注意事項
SHWJ2673型耐壓測試儀器在設計時已充分考慮到安全問題，然而因該儀器輸出可達15kV危險高壓，如儀器使用不當，仍可能造成嚴重的安全事故，所以，在使用前一定要注意以下幾點：
1．接通該儀器的電源必須有良好的接地，否則，當儀器輸出短路時，使儀器外殼帶有高壓，人接觸外殼會發生意外事故。
2．要使儀器的“測試端”與被測物體的地線良好連接，否則被測物帶有高壓，可能發生意外事故。
3．使用人員應戴絕緣手套，腳下墊絕緣皮墊以防電擊。
4．打開電源前必須先將“電壓調節”旋鈕逆時針旋到“0”位置，為安全起見，打開電源后，還要按一下“復位”按鈕，使輸出電壓斷開，測試燈不亮。
5．嚴禁在加有測試電壓的情況下，將導線連接到或斷開被測物體，并且也不要接觸被測物體及測試導線。
6．在連接或接觸測試導線前，一定要保證數字面板表顯示為“0”以及“復位”狀態。
7．不要將輸出端與“測試端”、機殼或交流電源線短路，以免外殼帶有高壓電，雖然高壓輸出端允許與“測試端”短路，但應盡可能避免這種短路發生，特別是漏電流選擇在10mA檔時。
8．萬一發生緊急情況，應立即切斷電源。
9．“測試”燈燒壞，應立即更換。
10．當儀器停止使用或貯存時，請避免存放在直接光照、高溫、高濕或灰塵較多的地方。
11．儀器必須嚴格按照操作規程使用，否則會損壞儀器或發生危險。
七、校    準
因該儀器能輸出15kV危險高壓，接觸儀表內部要十分小心，無論修理或校對儀器都要保證提供充分的安全措施。當儀器接通電源時，切勿將手接近高壓變壓器和高壓輸出端。非修理人員不得私自打開機箱。
1．校準所需的設備：
（1）量程為0～30（kV），精度優于1%的交、直流數字高壓表，如我公司生產的MS1850型數字高壓表。
（2）量程為0～20(mA)，精度優于1%的交、直流電流表。
（3）負載電阻：25/100/250/500/1000(kΩ)，功率4W～20W。
2．校準前的檢查：
接通電源前，將“電壓調節”旋鈕逆時針旋到最小，接通儀器電源，不按“啟動”按鈕，面板上的數字電壓表指示為“0”。
3．電壓表校準：
（1）把數字高壓表（如MS1850型）和儀器的“AC”輸出端與測試端連接，交直流選擇開關置于“AC”檔，按下儀器“啟動”按鈕，調節“電壓調節”旋鈕，使校準電壓表讀數為5kV。
（2）調節儀器印刷線路板上的VAC電位器，使儀器數字面板表讀數為5kV。
（3）校準直流電壓時，操作步驟同上。此時，交直流選擇開關放在DC檔，校準電壓表和儀器的“DC”輸出端相連，調節VDC電位器。
4．漏電流檢測校準：
（1）將儀器開機后，沒有接任何負載的情況下，有數字顯示，調節印刷線路板上的I0電位器，使之為零。
（2）將“漏電流”預置在10mA檔后，再將（9）鍵處在測量位置；
（3）把負載電阻50kΩ接到交流高壓輸出端與測試端；
（4）按下“啟動”按鈕，逐漸升高輸出電壓，同時視察顯示層電流表的讀數；
（5）調節儀器印刷線路上的IAC電位器，使毫安電流表讀數為10mA時，發生報警信號；
（6）以同樣方法檢測直流漏電流，負載電阻接到直流高壓輸出端與測試端之間，調節印刷線路板上的IDC電位器。
（7）其它各檔檢查方法同上，在0.5mA～20mA每一檔量程中，測試電壓在500V，超漏報警設置的電流和相應的負載電阻如下表所示：



八、隨機附件
1、高壓測試夾              壹付
2、測試線                  壹根
3、電源線                  壹根
4、保險絲（5A）            兩只
5、使用說明書              壹份
6、產品合格證              壹份
7、保修單                  壹份
