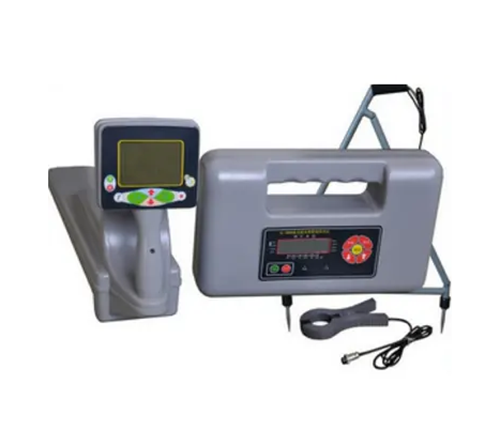

WJ-6600B型地下管線探測儀


WJ-6600B型地下管線探測儀
WJ-6600B地下管線探測儀、地下管線定位儀：性能優越，靈敏度高，測量準確，全中文圖形顯示，全數字控制，操作簡單，一個人即可完成全部操作。WJ-6600B地下管線探測儀適用于各種復雜的地下管線探測、定位及故障查找。WJ-6600B地下管道探測儀便攜式設計，外殼堅固，耐壓耐碰，適用于野外作業。管線儀發射機有過載、過熱保護功能。在不開挖的條件下檢測，不但能準確測出埋地金屬管線的位置，而且能準確地對破損點進行定位。WJ-6600B地下管道探測儀既使對有支管或構成網狀的管線也能進行有效的檢測。既提高了檢測的效率，又保證了檢測的準確性。
WJ-6600B型地下管線探測儀采用了獨特的雙水平天線和垂直天線的電磁技術，同時具有測量目標地下管線的電流、深度功能，由于功能齊備，使得在地下管線密集的區域也能準確地對目標地下管線進行追蹤和定位，因而WJ-6600B系列國產地下管道探測儀是市政、電力、電信、自來水、煤氣、石化、鐵路等行業施工、驗收、地面普查的必備工具。公司系列地下管道檢測儀器多年前在國內開始應用以來，以其優越的性能，靈活方便的檢測方法，在電力、電信、供水、熱力、燃?xì)?、石油、化工、城市公用事業等領域擁有廣大的用戶，WJ-6600B地下管道探測儀為我國的相關行業的管線管理水平的提高發揮了積極的作用。公司W(wǎng)J系列地下管線檢測儀現已成為此類儀器國內廣大用戶的優選品牌。WJ系列國產地下管線探測儀采用了世界上*先進的技術和工藝，在功能、性能和應用范圍上都遠遠地超越了其它所有的地下管線探測儀。是目前探測煤氣、電力、電信、自來水、排水和有線電視等各類地下管線的*有效的儀器。

WJ-6600B型地下管線探測儀
地下管線探測儀主要功能
大屏幕液晶中文圖形顯示
直埋電纜故障的**定位
自帶充電電池，不需市電，便于野外操作
多種探測模式，適合各種復雜管線的探測
連續自動阻抗匹配，不需人工干預
多天線、多通道，直接顯示電纜埋深
尋測50Hz運行電纜路徑
具有背光功能適合夜間使用
電流測量用于平行管線
內置歐姆表可測環路電阻
地下未知管線的普查
帶電電纜的路徑查找

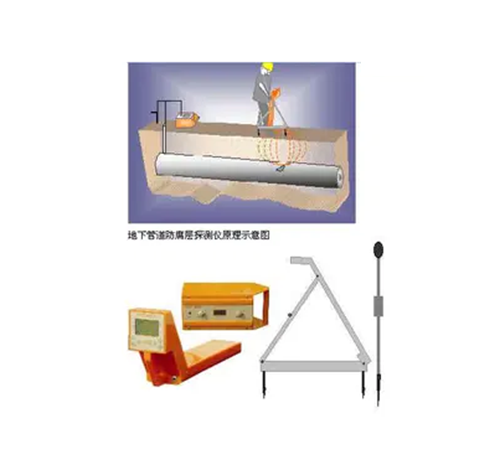

地下管線探測儀發射機工作模式示意圖
地下管線定位儀發射機技術指標：
工作頻率：音頻、射頻、組合頻率
匹配負載：5歐姆-3000歐姆
功率輸出：低擋（1W）、高擋（3W）
工作模式：直連法、感應法、耦合法
電池類型：8節一號電池
連續工作時間：大于8小時
阻抗顯示：四位數字
過熱過流：自動保護
工作溫度：-10°C - 50°C
尺寸大小：16×16×39 CM3
重 量：4公斤
地下管線尋測儀接收機技術指標：
工作頻率：音頻、射頻、50無源交流頻率
天線模式：波谷法、波峰法
信號強度表示：條形圖、數字量程0--999
聲音指示：隨信號強度變化的音調
增益控制：按鍵式數字顯示
動態范圍：105db
電流指示：顯示被測電纜的有效電流值
*大探深：不小于5米
直讀深度測量：三位數字顯示，*大直讀深度 2.5米
精 度*：音頻：±（1-5）% 射頻：±（5-12）%
*與現場環境、非同心線的形狀、鄰近管線的分布等情況有關
工作溫度：-10°C - 50°C
電池型號：6節二號電池
連續工作時間：大于20小時
尺寸大?。?0×20×11 CM3
重 量：3公斤
標準配置：
接收機、發射機、地釬、儀器包裝箱、充電電池及充電器
選配件：
耦合感應夾鉗、跳接電纜、A字架、車載充電器
