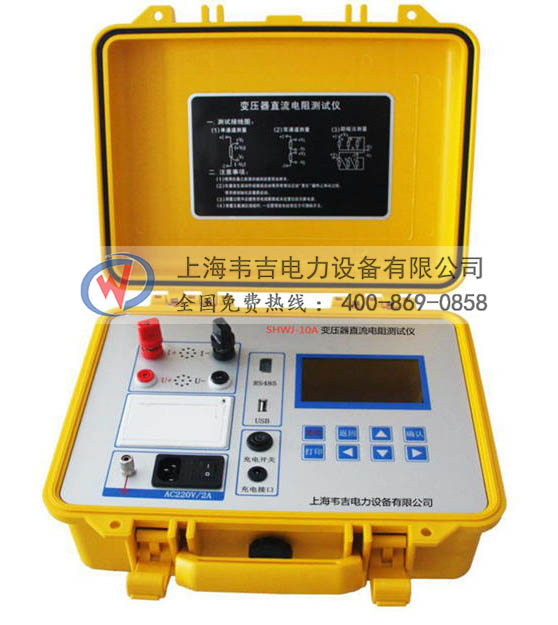

SHWJ-10A 變壓器直流電阻測試儀

一、概述

直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、量程寬、數字顯示、市電和內部鋰電池供電兩種供電方式等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。

二、安全措施

  1、使用本儀器前一定要認真閱讀本手冊；
  2、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。儀表應避免劇烈振動；
  3、對儀器的維修、護理和調整應由專業人員進；
4、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線；
5、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位；
6、測試過程中，禁止移動測試夾和關斷供電線路。

三、性能特點

1、儀器輸出電流大，且重量輕；
2、儀器提供6檔輸出電流選擇，更大可以輸出10A電流；
3、儀器測量范圍寬，0.001Ω-100KΩ；并且可以按照設置的溫度進行電阻溫度折算；
4、具有完善的保護電路，性能更可靠；
5、鋰離子電池供電，便于現場操作；
6、具有音響放電報警，減少誤操作；
7、交直流兩種測量方式，滿足不同現場的測量需求；
8、4.3寸彩色液晶顯示，分辨率為480×272的TFT真彩顯示屏，中文操作菜單，實時打印輸出結果；
9、具有RS485接口，可以將測試數據傳輸?shù)胶笈_；
10、本機存儲容量大，最多可以存儲200條測試記錄；
11、具有USB接口，可以將測試數據轉存到U盤；
12、參數設置更加完善，可以設置變壓器的測試繞組、分接位置、測試相別、試品溫度、折算溫度值等。

四、技術指標

  1、輸出電流：10A、5A、1A、200mA、40mA、5mA、自動；
  2、量程：0.001Ω-1.6Ω   （10A檔）
0.03Ω-3.2Ω    （5A檔）
           0.06Ω-16Ω      (1A檔)
           0.1Ω-80Ω      （200mA檔）
           0.3Ω-400Ω      (40mA檔)
           100Ω-100kΩ     (5mA檔)  ；
    3、準確度：0.2%±2μΩ；
    4、分辨率： 0.1μΩ；
    5、工作溫度：-20～40℃；
    6、環境濕度：≤80%RH，無結露；
    7、工作電源：DC鋰離子充電電池； AC220V市電；
    8、外形尺寸：323*275*135mm；
9、重    量：5.28kg。

五、系統介紹：

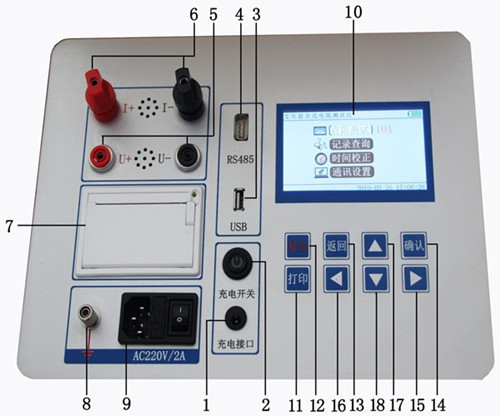

儀器面板見圖一

圖一
