SHWJ-550X高壓電纜外護套故障定位系統

產品描述：SHWJ-550X高壓電纜外護套故障定位系統是查找高壓電纜護層故障的專業設備。包含三部分：（1）DBZD-8數字電橋；（2）DB-2008護層故障定位電源；（3）DBK-1跨步電壓定點儀。能在故障電纜斷電情況下，對橋架、直埋、穿管等各種敷設方式下的電纜護層故障進行準確定位。

· 用于查找敷設后的高壓電纜護層缺陷點
· 用于護層直流耐壓試驗

產品簡介
一、產品概況

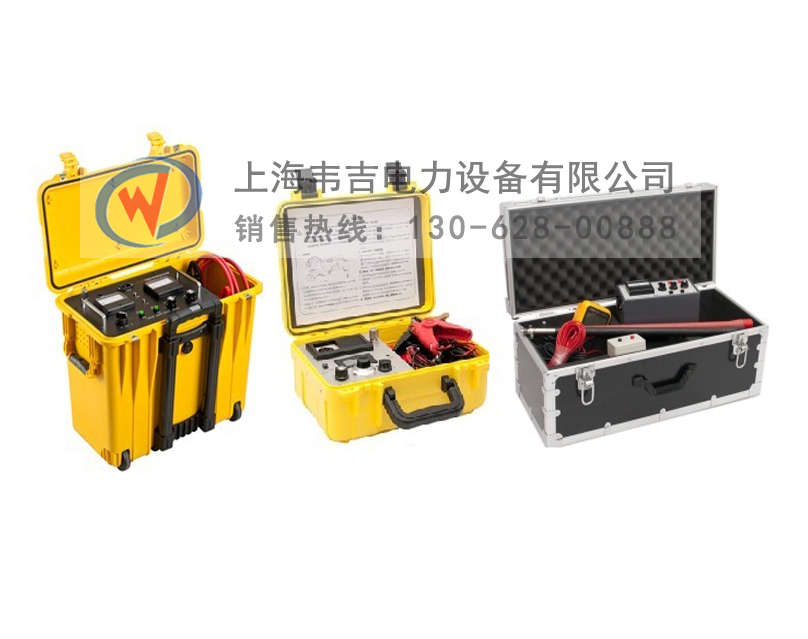

SHWJ-550X高壓電纜外護套故障定位系統是查找高壓電纜護層故障的專業設備。包含三部分：（1）DBZD-8數字電橋；（2）DB-2008護層故障定位電源；（3）DBK-1跨步電壓定點儀。能在故障電纜斷電情況下，對橋架、直埋、穿管等各種敷設方式下的電纜護層故障進行準確定位。DBZD-8數字電橋具備超強濾波功能，在現場存在很強電磁干擾、工頻感應電壓超過100V時，也能準確定位，直接顯示故障距離。同時，DB-2008護層故障定位電源也可用來進行護層直流耐壓試驗。應用靈活、使用方便。

二、產品功能
 1．用于查找敷設后的高壓電纜護層缺陷點
 引起電纜護層缺陷的原因大致有：敷設過程中劃傷塑料外護套；或護套上固有的沙眼或裂紋，在工廠內能通過試驗，敷設后受潮引起絕緣電阻偏低。使用DB-2008A電纜護層故障定位組合，能準確定位各種故障點。其中方法包括：
 1．使用DB-2008護層故障定位電源配合DBZD-8數字電橋進行護層故障預定位。
 2．使用DBK-1跨步電壓指示器配合DB-2008護層故障定位電源對護層進行定點。
 2．用于護層直流耐壓試驗
PVC護層的長電纜線路，高溫天氣下進行10kV耐壓試驗時，電流可能高達30mA，本設備輸出電流大，輕便易用。

產品參數
主要技術參數
1．總體定位精度
· 利用數字電橋粗測定位，精度為±0.2%L+1m
· 利用跨步電壓法精測定點，精度±750px
2．DB-2008護層故障定位電源技術參數
· 耐壓試驗輸出電壓：0～15kV連續可調，負極性
· 耐壓試驗輸出電流：10kV時30mA
· zui大短路電流：連續方式下100mA，脈動方式下1000mA
· 工作電源：AC220V/50Hz
· 體積：750px×1150px×1250px
· 重量：14kg
3．DBK-1跨步電壓指示器
· 測量靈敏度：0.10(未放大)；0.30（放大）
· 靈敏度調節：未放大，6檔；放大，6檔
· 零位調節：±滿刻度
· 工作電源：8×1.5V（內置電池供電）
· 充電電源：AC220V/50Hz
4．DBZD-8數字電橋
· 工作電源：內置電池供電
· 充電電源：AC220V/50Hz
· 定位距離：不限
· 定位精度：±0.2%L+1m
· 濾波及抗干擾能力：強
· 外形尺寸：875px×650px×375px
· 總體重量：4kg
