WJ6200變頻串聯諧振試驗系統


● 功能特性
◆ 適用范圍：主要用于10kV、35kV、110kV 的交聯橡塑電力電纜、66kV、110kV、220kV 組合電器(GIS) 的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。

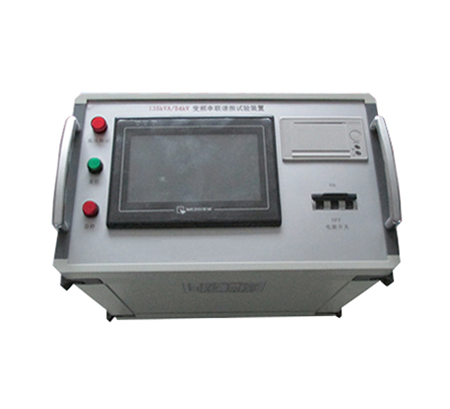

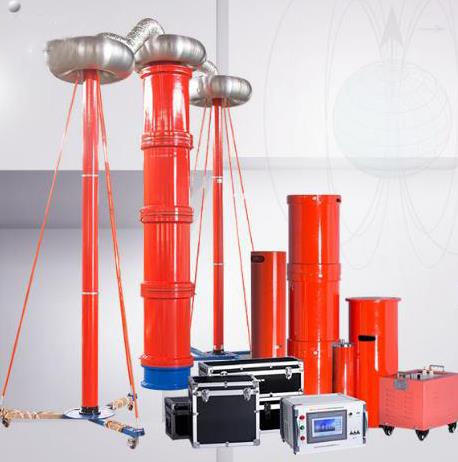

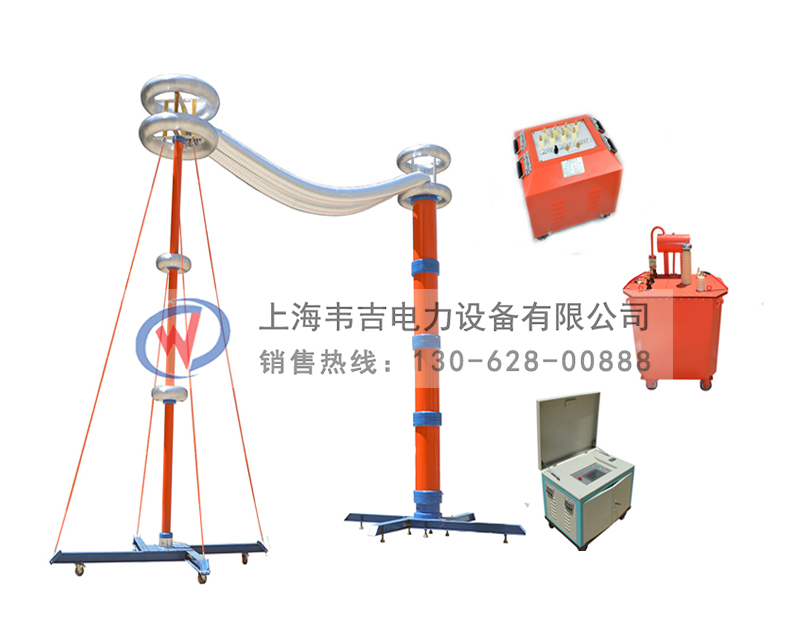

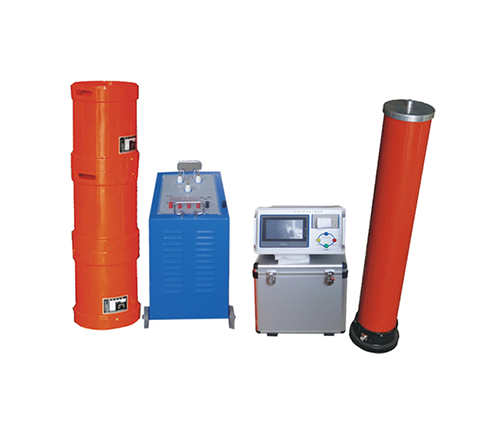

◆ 組成部分：變頻電源、勵磁變壓器、高壓電抗器、電容補償器和高精度電容分壓器。
◆ 具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種功
能，可任意切換使用。
◆ 具備試驗電壓、加壓時間、報警電流整定、報警電壓整定、頻率范圍、起始電壓的設置，試驗結果可計算出被試品電容。
◆ 頻率分辨率為0.01Hz；電壓分辨率：粗調為1%，細調為0.01%。
◆ 系統具有過電壓、過電流及放電保護功能，在試品發生閃絡時，或其他原因造成的諧振回路突然失諧，變頻控制電源立即自動快速切斷輸出，并顯示保護類型和閃落電壓值。
◆ 測量顯示輸出電壓、輸出頻率及加壓時間、保護動作類型等相關信息，在試驗完成時電壓自動下降到零位。
◆ 大液晶全中文界面平臺技術，全觸摸屏操作，友好的人機界面。
◆ 可保存200 次測試數據并能通過USB 接口輸出，面板式微型打印機可打印保存的歷次試驗數據。
