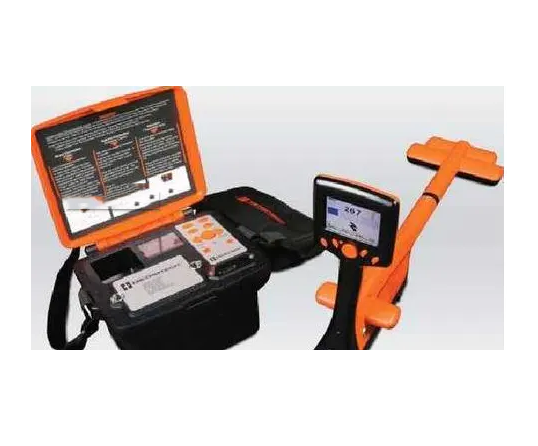

WJ-6600B地下管道防腐層探測檢漏儀



WJ-6600B地下管道防腐層探測檢漏儀(埋地管道音頻檢漏儀)是公司*新研制開發的的新一代埋地管道外防腐層狀況檢測儀器，它是在FFY-2000型地下管道外防腐層探測檢漏儀的基礎上進行了進一步的升級：增加了探測的頻率、增大了發射機的功率、增強了抗干擾能力，廣泛應用于油田、石化、輸油、輸氣、水電、物業管理等部門，為保證地下金屬管道的外防腐層泄露施工質量檢查和管道日常檢修的一種必備檢測儀器。它能在不挖開地面的情況下方便而準確地查出地下金屬管道的走向，埋深和絕緣外防腐層腐蝕點破損點的破損程度、大小及有關漏點的**位置。WJ-6600B地下管道外防腐層探測檢漏儀（地下管道音頻信號檢漏儀）采用了全新的數字濾波、智能控制技術，采用了改進的人體電容法來探測防腐層破損點，達到了儀器操作簡便、易學、控制方便，能夠?qū)崿F(xiàn)防腐層漏點檢漏、走向探測、埋深探測，我公司在總結國內外地下管道防腐層破損點檢測儀的基礎上研制出全新的WJ-6600B地下管道防腐層破損點檢測儀，可以由一人使用，全中文菜單操作簡單，不需培訓就可操作，具有高穩定性、高抗干擾能力等特點，是新一代的地下管道外防腐層探測檢漏儀（地下管道音頻信號檢漏儀）。
地下管道走向和深度探測的原理：
發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管道上，地下金屬管道感應到電磁波后，在管道表面產生感應電流，感應電流就會沿著金屬管線向遠處傳播，在電流的傳播過程中，又會通過該地下管道向地面輻射出電磁波，這樣當管道防腐層檢測儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地埋金屬管線的位置和走向。
探測地下管道防腐層破損點的原理：
此方法又稱作人體感應電容法，其原理是：防腐檢測儀向地下管道發送特定的高頻調制信號，在地下管道防腐層破損點處與大地形成回路，并向地面輻射泄漏電流，在破損正上方泄露輻射信號*強，根據這一原理找出管道防腐層的破損點。
WJ-6600B地下管道防腐層探測檢漏儀(埋地管道音頻檢漏儀)主要功能：
保證管道的安全運行，延長管道的使用壽命；
**定位防腐層的破損點；
辨別優先挖掘破損點；
為陰極保護調整提供依據；
定位管線的走向及深度；
對新鋪設的管道進行竣工驗收；
根據安全規程對管道進行定期檢測，確定陰極保護效果；
對主管線上的分支進行定位、查找偷油管道；
對舊管道進行檢測，確定該管段是否需要大修；
對施工區段開挖破土前進行地下管線分布檢查，防止施工時破壞地下油、氣、水、電等管線；
WJ-6600B地下管道防腐層探測檢漏儀(埋地管道音頻檢漏儀)技術參數:
接收機：
天線模式：波谷法（豎直線圈）、波峰法（水平線圈）
工作頻率：低頻、中頻、高頻、射頻、50HZ無源交流頻率
聲音指示：隨信號強度變化的調頻音調
電流指示：顯示被測電纜的有效電流值(單位：mA)
工作溫度：-15°C——50°C
電池型號：6節充電電池
電量指示：圖形顯示
電池壽命：連續工作>8小時：間斷工作 >16小時
尺寸大小：70×20×11CM
重量：3公斤（帶電池）
信號強度表示：條形圖、數字量程0——999
增益控制：手動調節 動態范圍為100db
破損點定位：配上A字架可以將防腐層破損點定位在幾厘米之內
探測深度：*大探深不小于5米
*大探測距離：直連法時絕緣良好的電纜*大可達15KM
深度測量：按深度鍵 三位數字顯示，*大可測深達2.5米
發射機：

工作模式：直連法、耦合法、感應法
工作頻率：低頻、中頻、高頻、射頻
匹配負載：5歐姆—3000歐姆
阻抗顯示：五位數字
過熱過流：自動保護
功率輸出：低擋、中檔、高擋
電池類型：6節充電電池
電池壽命：連續工作4小時至8小時取決于使用時的頻率、輸出功率 間斷工作6小時至10小時取決于使用時的頻率、輸出功率
工作溫度：-15°C—50°C
尺寸大?。?6×16×39CM
重 量：3.8公斤（含電池）
